最近因為展覽有用到錄音筆，感覺挺需要用這玩意的

原本是打算直接用iPod接個專用麥克風像是小圖釘或是AT335i這種

但總覺得沒什麼人針對音質做討論，有些不放心來著，就在網路上找資料看有沒有更高階一點的專用mic

就剛好看到了一個人DIY將一般麥克風改裝給IPT使用

似乎不難，只是接點跳一跳而已，於是走了一趟電子街

我是打算用轉接頭的方式來改，不想破壞性改裝，這樣也可以買好一點的麥克風來用

將來還可以用在其他錄音設備上

因此就....

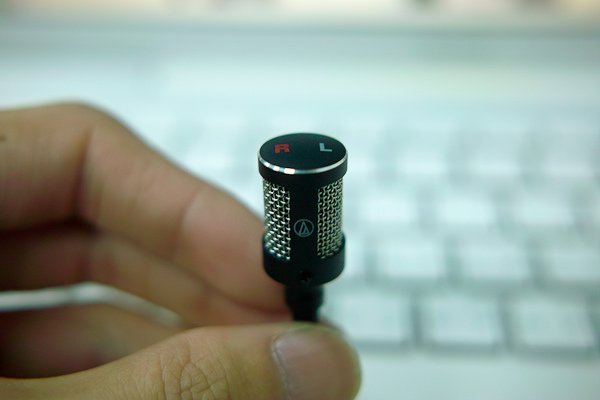

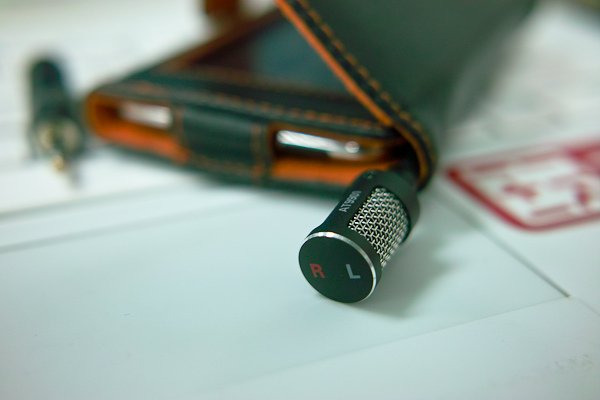

敗了這AT9901了....OTL


但後來發現前面那位老兄的改裝說明完全沒有講解pin的孔位，因此自己又去查了資料

還真的讓我找到這個接腳定義圖

原來apple把最底部的那一截用來做MIC訊號，我原本以為最底部仍是接地來著

看了這圖恍然大悟，也才成功配好了線

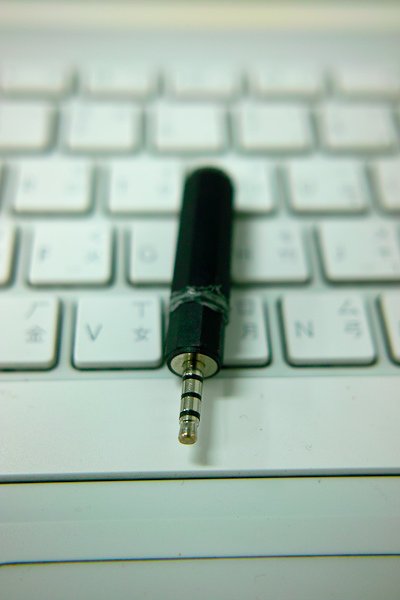

完成了有點長有點丑的轉接頭=.=

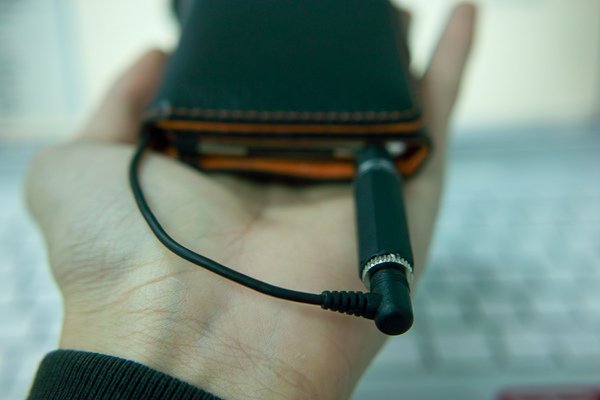

接上來有這麼大一根突出物，但總比一堆線在那好








我買的四截頭有點怪怪的，剛開始接上的時候還是偵測不到麥克風，後來轉動轉動接頭才通了

不曉得問題出在哪，可能要沾點WD40的來攪和攪和

隔天又去了電子街，因為上面那個轉接頭有接觸不良的問題，而且要聽錄音結果還得拔下來換上耳機

因此打算直接做一條Y型線，像歪果網頁中那種

這次一口氣把五條線全焊上了，三條是給立體聲耳機，兩條是給單聲道麥克風

當然我在麥克風那端的母頭內部做了串接，讓左右聲道合併，可惜啊～要錄立體聲得用30pin接口

好像有點難度，下次再研究看看吧


總之是完成了Y型線，而且一次就成功，完成度很好，前一天有練過就是比較順手！

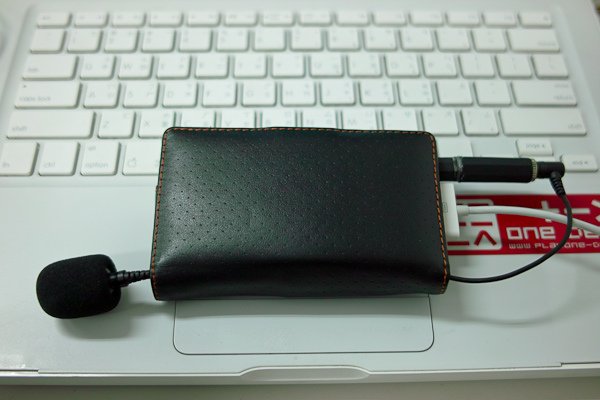

但是組裝起來的東西很像諜報員用的傢伙=.=|||

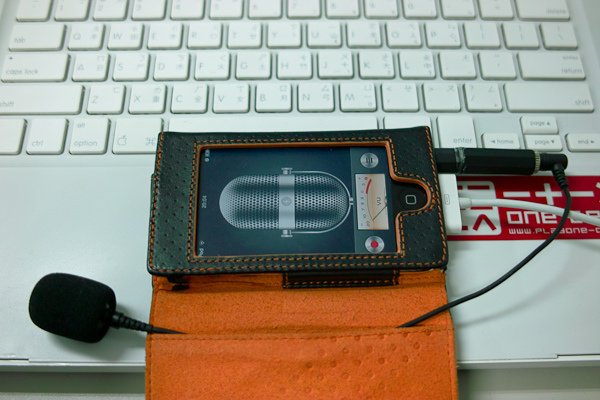

實際測試很成功，戴著耳機錄音也ok，可以聽到錄音跟停止按鍵的音效，錄完也可以立刻試聽

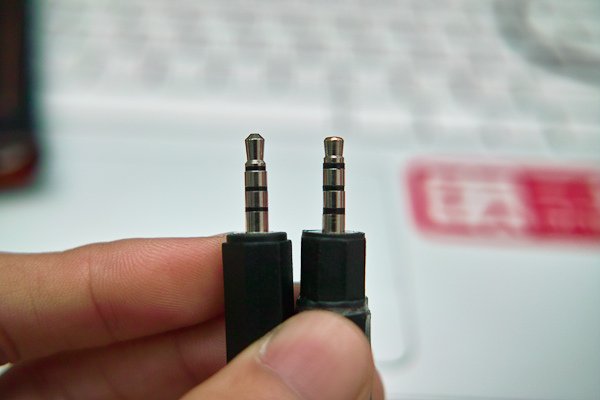

上次買的插頭根本設計不良，難怪插不到底（頭端我有磨短，結果原來是頭端的下方有突出一小段，那邊根本磨不到）
